Pourquoi utiliser un joint spiralé simple emboitement à Lille Hauts-de-France ?

Fonctionnement des Joints Spirales à Simple Emboîtement

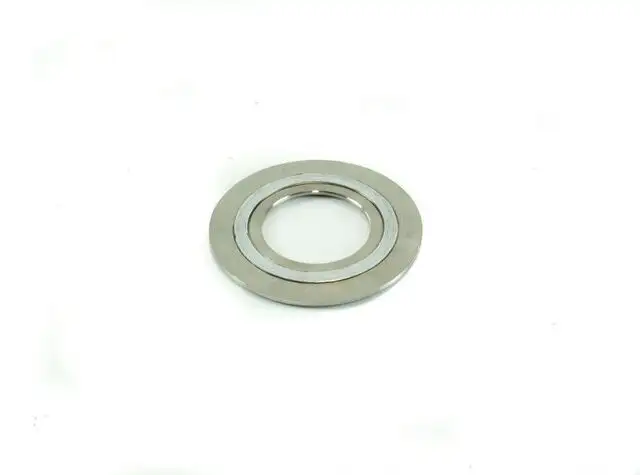

Qu'est-ce qu'un joint spiralé à simple emboîtement ?

Les joints spiralés, également appelés joints spiral wound, sont des dispositifs d'étanchéité utilisés dans des applications industrielles pour empêcher les fuites de fluides entre deux surfaces.
Le type à simple emboîtement est conçu pour des connexions plus simples, où un seul côté du joint est emboîté ou encastré dans la bride.

Structure et Composition :
Un joint spiralé est généralement composé de plusieurs éléments :

Bande métallique : Enroulée en spirale pour fournir la résistance mécanique. Souvent en acier inoxydable ou autres alliages.

Matériau de remplissage : Inséré entre les spires de la bande métallique pour assurer l'étanchéité. Habituellement en graphite, PTFE, ou autre matériau flexible.

Compression : Lors de l'installation, le joint est comprimé entre les surfaces des brides. La bande métallique en spirale et le matériau de remplissage se déforment pour combler les irrégularités et créer une étanchéité étanche.

Résilience : Le matériau de remplissage assure une élasticité, permettant au joint de maintenir une étanchéité efficace même sous variations de pression et de température.
Adaptabilité : Le joint s'ajuste aux changements dans les conditions opérationnelles, tels que les cycles thermiques et les variations de pression, grâce à sa structure spiralée flexible.

Avantages :

Efficacité à haute pression et haute température : Idéal pour les environnements exigeants.
Adaptabilité aux imperfections des surfaces : Le matériau de remplissage s'adapte aux irrégularités.
Durabilité et fiabilité : Longue durée de vie et faible besoin de maintenance.
Applications :

Les joints spiralés sont utilisés dans les industries pétrochimique, chimique, nucléaire, et dans les systèmes de vapeur.
Conviennent aux brides à faces plates ou à faces surélevées.


Préparation : Nettoyez soigneusement les surfaces de contact des brides.
Positionnement : Placez le joint en alignant correctement l'anneau extérieur (s'il est présent) pour une installation précise.

Compression : Serrez progressivement les boulons des brides en suivant un schéma croisé pour appliquer une pression uniforme.
En résumé, les joints spiralés à simple emboîtement sont des solutions d'étanchéité efficaces et robustes, adaptées pour des environnements industriels exigeants, offrant une combinaison de résistance mécanique et de flexibilité pour maintenir une étanchéité fiable sous diverses conditions opérationnelles. Partager cet article :
